產品概述

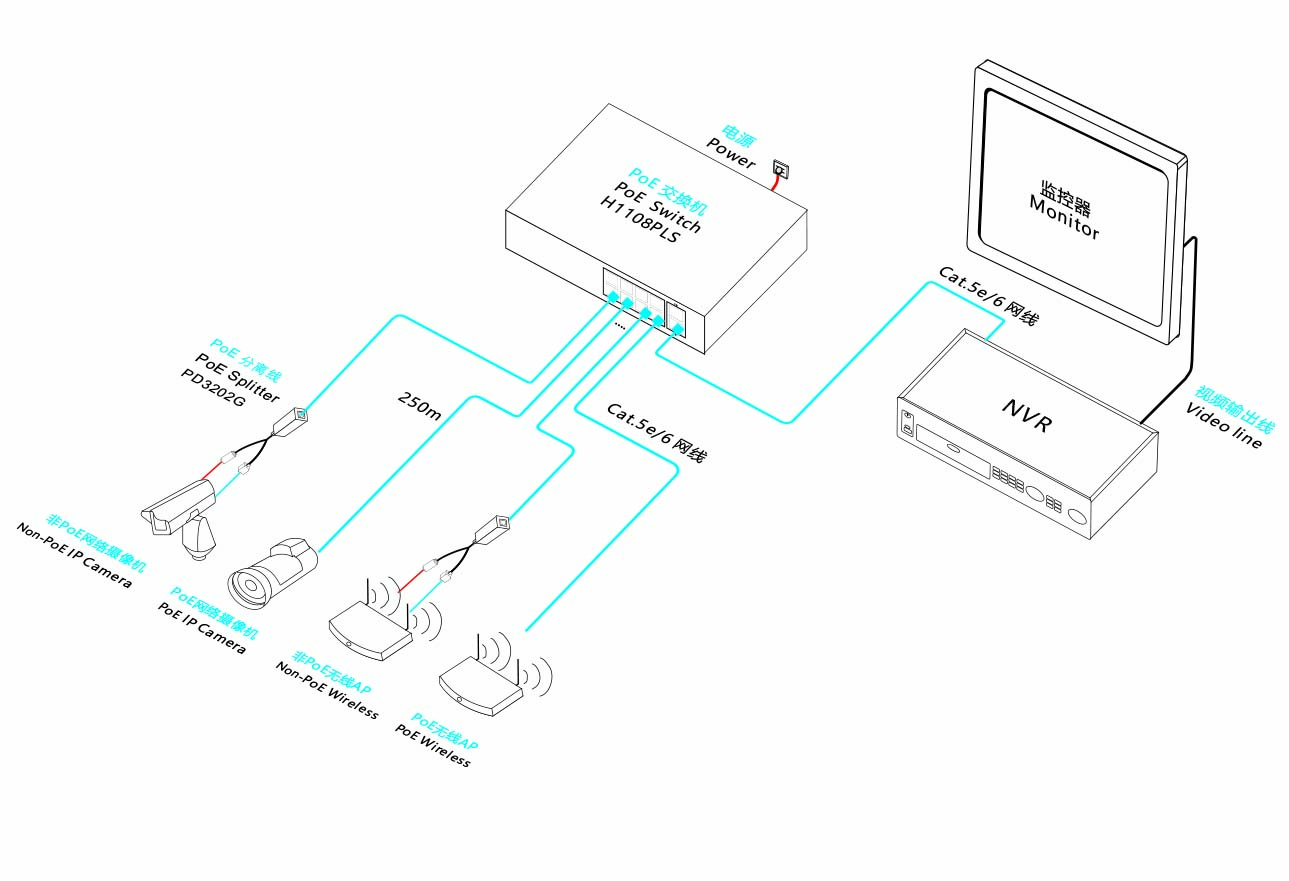

ONV-H1108PLS系列是ONV自主研發的非網管PoE交換機，具備8個百兆電口+2個百兆上聯電口，其中1-8口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W，整機最大PoE輸出功率為100W。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電。可通過網線為無線AP、網絡攝像頭、網絡電話機、可視門禁對講等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合酒店、校園、廠區宿舍及中小型企業組建經濟高效的網絡。
非網管機型，即插即用，無需配置，使用簡單方便；
產品特點
百兆接入，雙電口上行
◇ 提供10個10/100Base-TX RJ45端口，雙上聯電口，方便用戶靈活組網，滿足各種場景組網需求；
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
智能PoE供電功能
◇ 8個10/100Base-TX RJ45端口支持PoE供電，滿足安防領域各種場景PoE供電的需求。
◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備。整機最大PoE輸出功率達100W，單端口最大PoE輸出功率為30W。
操作簡單
◇ 即插即用，無需配置，使用及維護簡單方便。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link）、PoE工作指示燈輕松了解設備工作狀態。
創新功能（僅限帶功能開關機型）
◇ 長距離檔：開啟時，1-8端口速率降為10M，使用現有的雙絞線，就可以突破雙絞線百米傳輸的限制，傳輸距離最遠可以達到250米；另一方面，可以解決因線路老化而導致的傳輸不暢問題。
◇ 視頻監控模式：隨長距離開關一同開啟，1-8口相互隔離但是都和 9-10口互通，可防止 DHCP 沖突，優化端口緩存利用率，減少廣播風暴。
設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鍍鋅鋼材金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備完全符合3C、CE、FCC、RoHS安規要求，使用安全可靠。

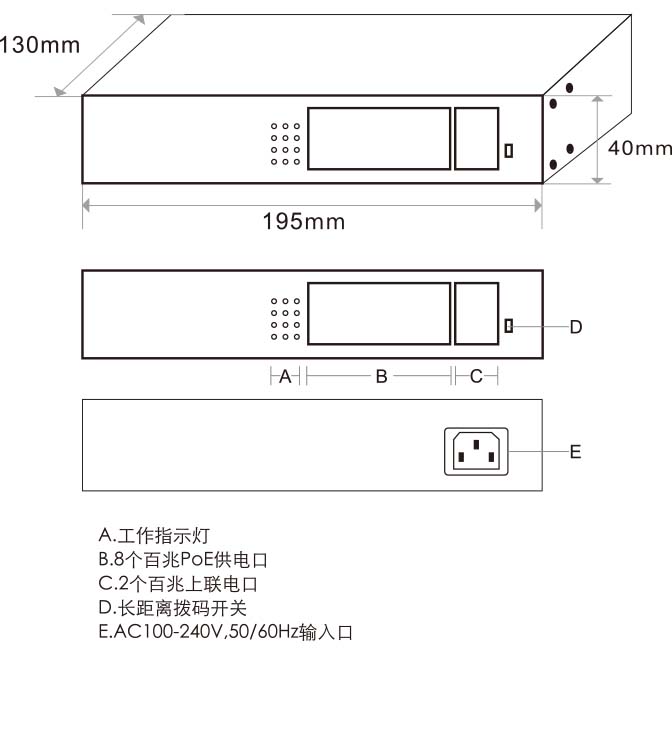

產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
10口百兆POE供電交換機（ONV-H1108PLS） |
1 |
臺 |
|
|
AC電源線 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
訂購信息
|
型號 |
ONV-H1064PLS |
ONV-H1108PLS |
|
|
固定端口 |
4個10/100Base-TX POE口（Data/Power） 2個10/100Base-TX 上聯RJ45口 (Data) |
8個10/100Base-TX POE口（Data/Power） 2個10/100Base-TX 上聯RJ45口 (Data) |
|
|
POE端口 |
1-4端口支持IEEE802.3af/at標準POE供電 |
1-8端口支持IEEE802.3af/at標準POE供電 |
|
|
功能開關 |
1個（Extender+ CCTV） |
||
|
注意：當開關狀態改變時，必須重啟交換機，開關功能才可以生效 |
|||
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3x |
||
|
供電標準 |
符合IEEE802.3af/at國際標準 |
||
|
網口特性 |
1-6 口10/100BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
1-10 口10/100BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 |
|
|
轉發模式 |
存儲轉發（全線速） |
||
|
背板帶寬 |
1.6Gbps （無阻塞） |
2Gbps （無阻塞） |
|
|
包轉發率@64byte |
0.89Mpps |
1.488Mpps |
|
|
MAC地址表 |
1K |
2K |
|
|
包轉發緩存 |
768K |
1.25M |
|
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤250 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
||
|
供電引腳 |
默認1/2(+)，3/6(-)；可選訂4/5(+)，7/8(-)，4芯供電 |
||
|
最高單口/平均功率 |
30W/15.4W |
30W/15.4W |
|
|
總功率/輸入電壓 |
65W （AC100-240V） |
100W （AC100-240V） |
|
|
整機功耗 |
待機功耗：＜3W；滿載功耗：＜65W |
待機功耗：＜5W；滿載功耗：＜120W |
|
|
LED指示燈 |
電源指示燈 ：PWR（綠色） ； 網絡指示燈 ： Link（黃色）； POE工作指示燈：PoE（綠色）；功能開關指示燈：EXTEND（綠色）。 |
||
|
配套電源 |
內置開關電源 AC：100～240V 50-60Hz 1A |
內置開關電源 AC：100～240V 50-60Hz 2.2A |
|
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
||
|
存儲溫度/濕度 |
-40～+75°C；5%～95% RH無凝結 |
||
|
外觀尺寸（L*W*H） |
142*115*40mm |
195*130*40mm |
|
|
凈重/毛重 |
＜0.6kg / ＜1kg |
＜0.8kg / ＜1.2kg |
|
|
安裝方式 |
桌面式，壁掛式安裝 |
||
|
防雷/防護等級 |
端口防雷：4KV 8/20us； 防護等級：IP30 |
||
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； |
||
|
質保期 |
交換機1年，電源2年，終身維護 |
||
