產品概述

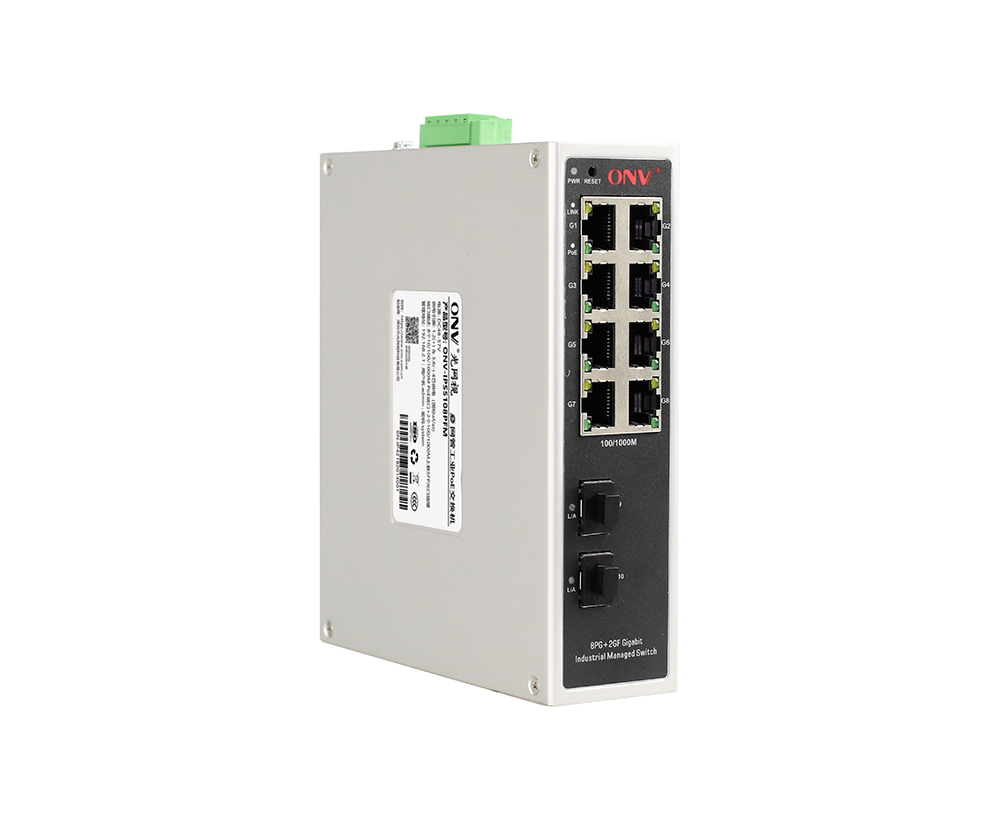

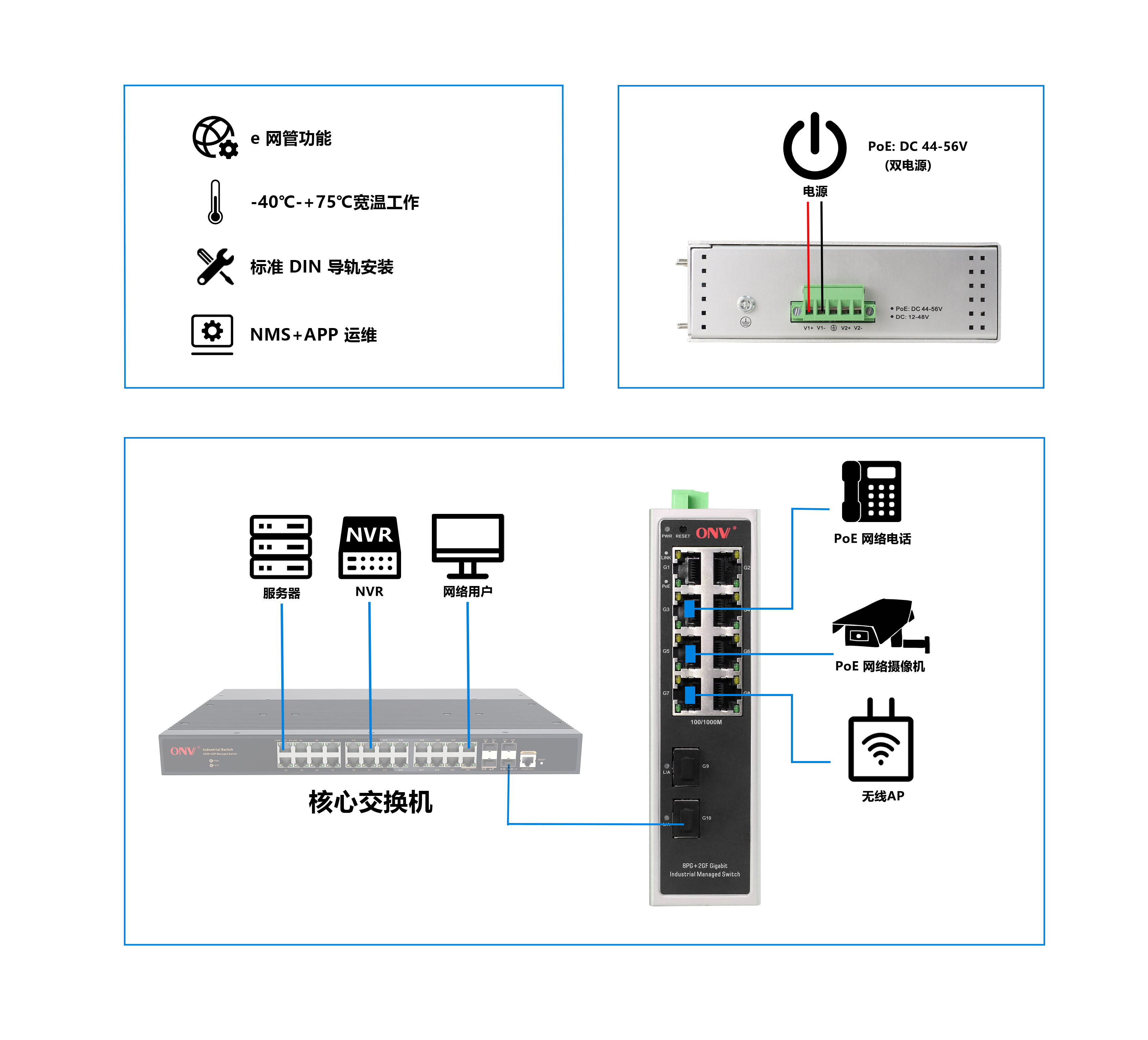

ONV-IPS5108PFM系列是由ONV自主研發的全千兆e網管工業PoE光纖交換機，支持8個10/100/1000Base-T自適應RJ45端口+2個1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at標準PoE供電，單端口PoE功率達30W。作為PoE供電設備，能自動檢測識別符合標準的受電設備并通過網線為其供電。可通過網線為無線AP、網絡攝像頭、網絡電話機、工業傳感器等POE終端設備供電，滿足對高密度PoE供電有需求的網絡環境，適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。
ONV-IPS5108PFM支持NMS管理平臺和云管APP管理，可實現安防網絡拓撲管理、鏈路聚合、端口管理、POE管理、遠程運維等功能。該交換機可靠性高、便于安裝維護，具有快速交換功能，以及多個接入端口，適用于各種規模局域網設備接入。
產品特點
▲ 千兆接入，光口上行
◇ 全系列支持“千兆以太網口+千兆SFP光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇ 所有端口支持無阻塞線速轉發，傳輸更流暢。
◇ 支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
▲ 智能POE供電
◇ 8個10/100/1000Base-T RJ45端口支持PoE供電，滿足安防監控、電話會議系統、無線覆蓋等場景PoE供電的需求。
◇ 符合IEEE 802.3af/at PoE供電標準，自動識別PoE設備進行供電，不損壞非PoE設備,單端口最大PoE輸出功率為30W。
◇ 支持遠程POE管理功能，實現PoE端口功率分配、優先級設置，各端口遠程開關，端口功率狀態查看，POE端口故障查詢功能等。
▲ 極致優化，極簡應用
◇ 依據行業應用需求，摒棄了復雜的網管配置，保留了實用的網管功能，通過運維平臺，即可快速實現網絡部署與集中運維。
◇ 支持本地平臺、云平臺+移動APP運維管理。
◇ 可視化PoE供電控制、網絡拓撲管理、VLAN劃分、QoS、鏈路聚合、環網管理、端口鏡像、端口控制與帶寬管理。
◇ 支持遠程升級，遠程重啟，恢復出廠設置。
◇ 支持實時故障告警，故障定位，自動派單。
▲ 設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。

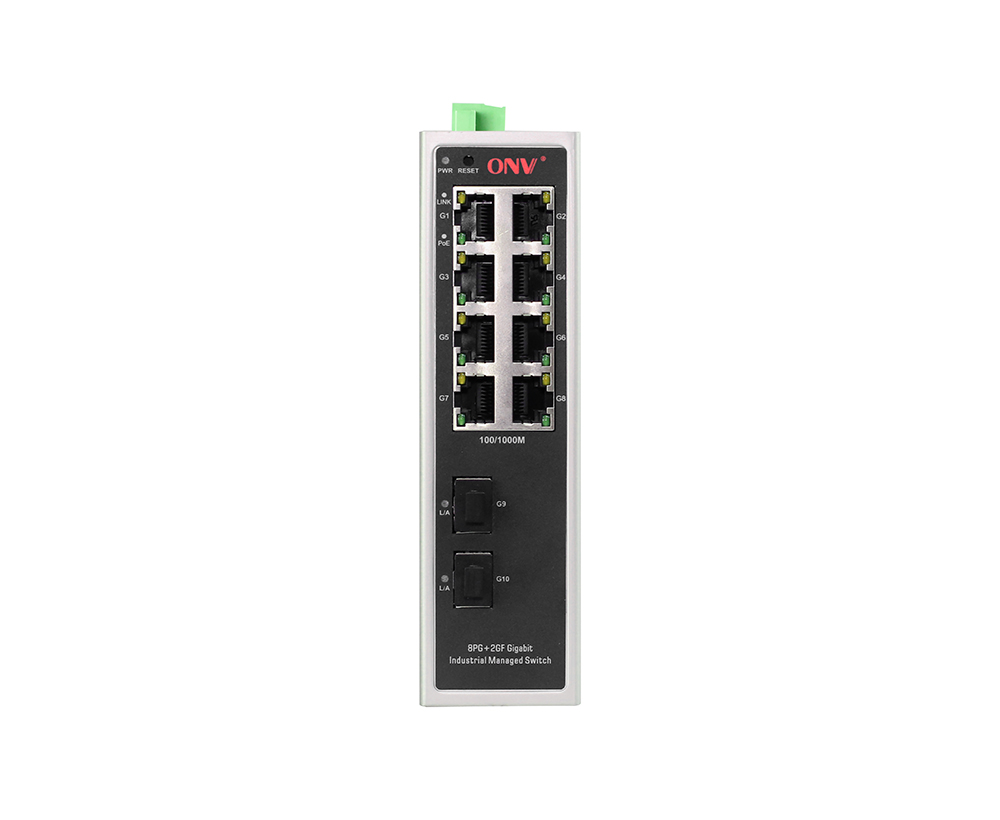

◇ 用戶可通過電源指示燈(PWR)、系統運行指示燈（SYS）、端口狀態指示燈（Link，L/A）、PoE工作指示燈輕松了解設備工作狀態。
產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
10口全千兆e網管工業POE交換機 |
1 |
臺 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
訂購信息
|
設備信息 |
建議電源功率 |
|
|
ONV-IPS5108PFM |
e網管型工業PoE全千兆交換機，8個10/100/1000M RJ45端口+ 2個1000M SFP光口插槽，其中1-8口支持IEEE 802.3af/at PoE國際標準，支持雙路直流冗余電源（鳳凰端子）輸入，支持導軌式安裝。 |
120W/240W |
|
說明：本產品默認不配套SFP光模塊和電源，如需選購，請參考配件產品信息。 |
||
選配信息
光模塊選型表
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
2630-G |
工業級SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
2632-G |
工業級SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2612-T-G |
工業SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2613-R-G |
工業SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2612-T-G-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
2613-R-G-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
電源選型表
|
工業120W導軌電源 |
GWS-DP120-48 |
導軌型 120W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，1.5A 額定輸出電壓：DC 48V 2.5A 工作溫度：-40℃—+70℃ |
只 |
|
工業240W導軌電源 |
GWS-DP240-48 |
導軌型 240W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，3.0A 額定輸出電壓：DC 48V5.0A 工作溫度：-40℃—+70℃ |
只 |
|
型號 |
ONV-IPS5108PFM |
|
端口特征 |
|
|
固定端口 |
8個10/100/1000Base-T POE口（數據/電源） 2個1000Base-X SFP上聯光口插槽 (數據) 2組V+，V- 冗余DC電源接口（5P鳳凰端子） |
|
網口特性 |
1-8口10/100/1000Base-T自動偵測， 全/半雙工MDI/MDI-X自適應 |
|
雙絞線傳輸 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； 單模 ——工作波長：1310nm，傳輸距離：0～40KM； 工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
交換芯片參數 |
|
|
網管類型 |
L2 |
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
轉發模式 |
存儲轉發（全線速） |
|
背板帶寬 |
20Gbps （無阻塞） |
|
包轉發率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包轉發緩存 |
2M |
|
巨型幀 |
9.2K |
|
LED指示燈 |
電源/系統指示燈 ：SYS(綠色)； 網絡指示燈：Link（黃色）；POE指示燈：PoE（綠色）；光口指示燈：L/A（綠色） |
|
復位開關 |
長按6秒后松開，恢復出廠默認設置 短按2次（間隔1秒），切換為非管理狀態 |
|
PoE與電源特征 |
|
|
PoE端口 |
1-8端口支持IEEE802.3af/at標準POE供電 |
|
POE管理 |
POE端口的遠程開/關，端口功率，狀態實時查看 |
|
供電引腳 |
默認僅支持1/2(+)，3/6(-),4芯供電 |
|
最高單口PoE功率 |
30W，標準IEEE802.3af/at |
|
整機功耗 |
待機功耗：＜6W；滿載功耗：af＜120W ,at＜240W |
|
輸入電壓與接口 |
直流供電，DC44-56V超寬供電電壓，工規5P鳳凰端子連接，支持防反接保護 |
|
配套電源 |
無，可選購工業電源48V/120W或48V/240W，見配件信息表選購使用 |
|
物理規格參數 |
|
|
工作溫度/濕度 |
-40～+75°C；5%～90% RH無凝結 |
|
存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
|
外觀尺寸（L*W*H） |
155*135*44mm |
|
凈重/毛重 |
＜0.65kg / ＜0.8kg |
|
安裝方式 |
桌面式、35mm DIN導軌式安裝 |
|
產品認證與質保 |
|
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP30 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準） |
|
機械特性 |
IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） |
|
安規認證 |
3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class B；RoHS； |
|
質保期 |
交換機5年，終身維護 |
|
軟件功能 |
|
|
端口管理 |
支持端口狀態顯示 支持端口流量統計 支持端口雙工/協商速率配置 支持IEEE802.3x流控配置（全雙工） 支持EEE節能及綠色以太網功能 |
|
POE管理 |
支持端口POE實時功率狀態查看 支持端口POE輸出開/關 |
|
VLAN |
支持基于端口的IEEE802.1Q VLAN配置（4K個）, |
|
端口匯聚 |
支持靜態聚合 |
|
環路保護 |
支持環路保護功能 |
|
組播 |
支持IGMP Snooping v1/v2、最多支持256個組播組 |
|
鏡像 |
支持基本端口流量鏡像 |
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持優先級標記Mark/Remark |
|
安全特性 |
支持廣播風暴抑制 支持端口限速 支持端口隔離 |
|
DHCP |
支持DHCP Snooping |
|
管理與維護 |
支持WEB網管（支持HTTPS） 支持一鍵還原 支持線纜狀態檢查 支持的NMS平臺管理（本地平臺/云平臺） 支持手機APP移動端運維管理 |
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本， 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上5類及以上以太網電纜; |
