【光網視解決方案】內蒙古赤峰電站智能化電站監控系統
[Abstract]:

在電站監控系統從傳統日往智能化發展的趨勢下,工業以太網交換機在變電站的應用發生了爆炸式的增長,工業以太網交換機成為變電站數據匯聚與交互的核心關鍵點。



但是,設備多人少的矛盾給監控運維人員帶來了很大的工作負擔,交換機的穩定和可靠運行對保障變電站監控設備運行的安全可靠至關重要。





項目簡介


內蒙古赤峰供電公司位于聞名中外的紅山文化中心赤峰,場地寬廣、環境惡劣,監控系統對以太網交換機的傳輸距離、溫度、功率、運維等性能的要求比一般廠區園區都更高,針對此監控項目,光網視提出了智能化電站監控系統的解決方案以供參考。




項目需求


1、解決機多人少,運維困難的問題;

2、支持遠程管理和故障報警,解決故障告警不及時的問題;

3、解決環境苛刻、生產網絡不穩定、網絡部署具困的問題;

4、解決跨工序、跨區域、遠距離、大規模集控等數據長距離傳輸的問題;

5、節省布線成本,滿足消防需求。





光網視方案設計


赤峰電站的監控系統項目,光網視推薦采用網絡冗余協議V-Ring環網設計支持G.8032最多可支持255個環每環可以支持254個網絡設備,環網自愈時間<20ms此環網設計可以確保網絡的不間斷地運行,以滿足監控網絡可以在電站的高溫環境下穩定傳輸。電站各個子系統則采用千兆光纖環網進行網絡傳輸


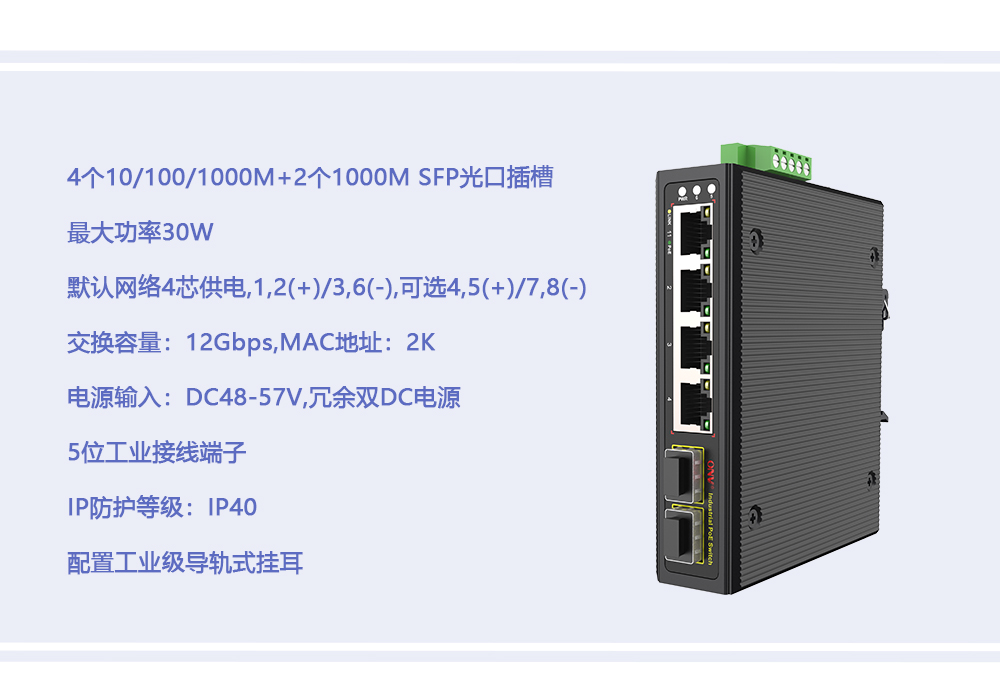

監控室推薦采用支持V-Ring協議的14口全千兆網管PoE交換機共有10個千兆端口,可以完全滿足大量視頻傳輸的需求非常適用于變電站的工業場景。4個1/10G 萬兆SFP+光口插槽,搭配光纖收發器實現變電站內的網絡的長距離傳輸通過光纖收發器實現光轉電,節省布線成本,滿足消防需求



光網視的網管型交換機與普通交換機不同,能夠通過ONV-NMS網絡管理平臺對整個監控系統的交換機和監控設備進行運維管理,解決機多人少,運維困難的問題全方位故障監控系統,實時了解網絡故障,故障處理建議幫助快速定位故障原因,快速排除故障解決故障告警不及時,實現故障排除功能











方案拓撲圖

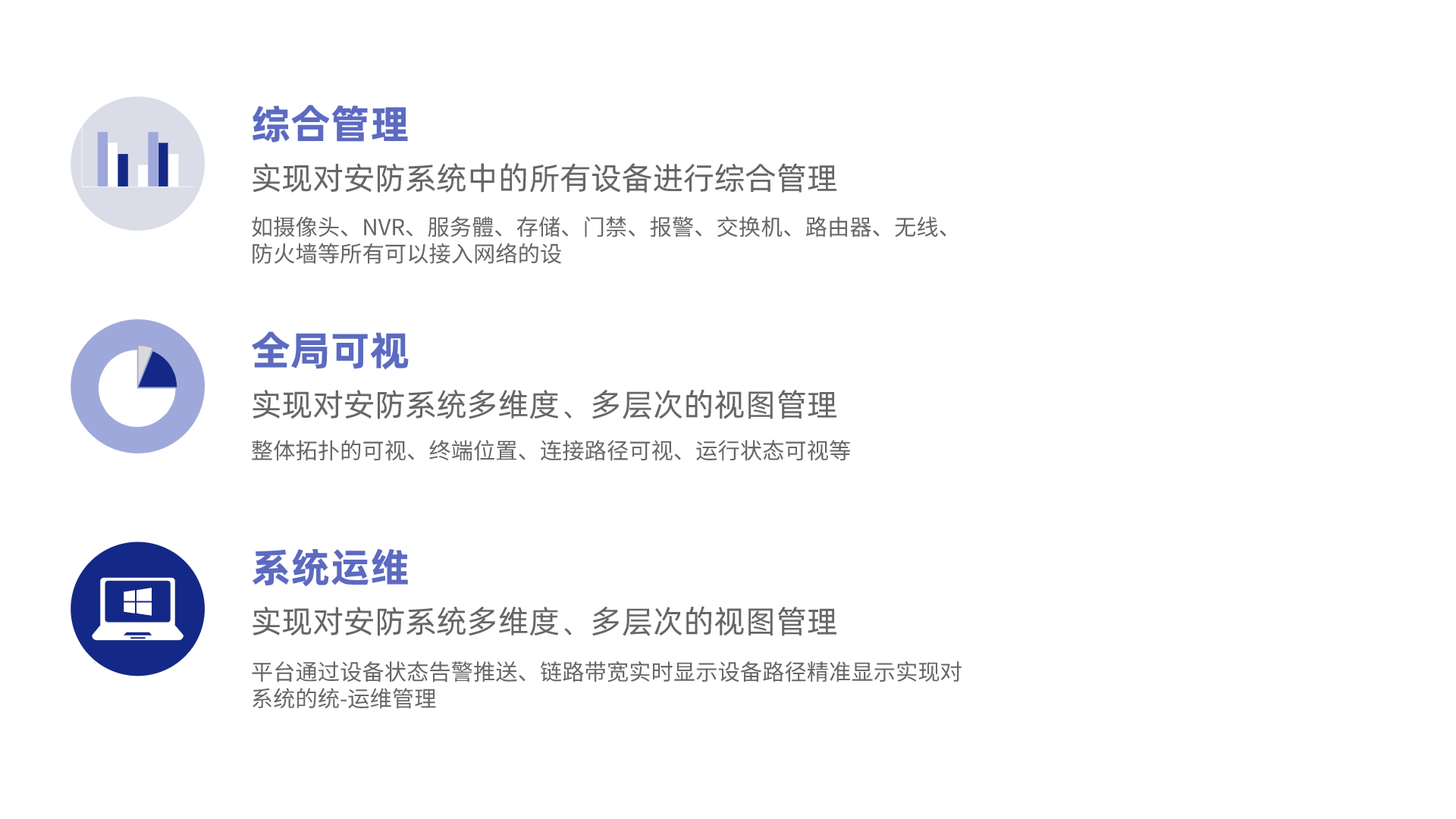

關于ONV-NMS網絡管理平臺


它可以對網管交換機上的終端識別,感知感知接入設備(IPC/IPD/NVR)的具體具體位置和連接狀態。


它可以將項目系統拓撲完整展現,對設備運行狀態顯示及故障報警。


它可以對任意設備之間連接鏈路芾寬實時顯示,當帶寬使用率超過設置范圍時,對應的帶寬鏈路會顯示黃色/紅色。



方案總結


1.使用網管交換機的ONV-MNS網管平臺的運維功能,通過遠程管理和故障預判、報警解決了變電站機多人少,運維困難的問題;


2.工業級交換機、工業光纖收發器能夠適應變電站的苛刻環境,保證網絡穩定傳輸;


3.通過工業光纖收發器的光轉電,解決網線部署困難的問題,解決數據長距離傳輸的問題;
