【光網視方案】高速公路供配電系統解決方案
[Abstract]: 隨著AI、物聯網、大數據、云計算等技術的發展,我國高速公路建設發展迅速,形成了遍布全國額高速公路網絡。“智慧交通”已經成為中國高速的一個熱詞,對高速公路的管理和運營的自動化、智能化提出了嚴峻的考驗。


 光網視憑借著高可靠的產品設計與豐富的工業級交換機產品線,以及成熟的網絡傳輸方案體系和創新的網絡管理技術,助力多處高速公路供配電系統數字化建設。


項目背景:

為推進濟洛一體融合發展,提升洛陽、濟源乃至豫西北板塊經濟發展活力將產生積極而深遠的影響河南省高速公路網調整規劃新增項目——濟源至洛陽西高速公路高速公路自動化管理系統一般由通信、收費、監控和供配電4個子系統組成,而通信、收費和監控系統穩定運行的基礎是供配電系統的穩定運行。


系統需求:

 遠距離光網絡傳輸

 尺寸緊湊,便于安裝

 支持網絡管理,集成控制,遠程運維

 高可靠、低延時的冗余環網保護

 可以在嚴苛高速工業環境下長時間穩定運行

 工業等級設計,滿足惡劣的戶外應用環境



ONV方案設計:

針對高速公路的特殊環境和結構,光網視采用了ONV網絡冗余協議V-Ring的網絡框架,支持G.8032(ERPS),單環路支持高達250臺交換機組環,環網自愈時間<20ms。

環網的設計能夠確保網絡高穩定,低故障不間斷地運行滿足高速公路管理系統通信、收費、監控和供配電等子系統的運營需求。

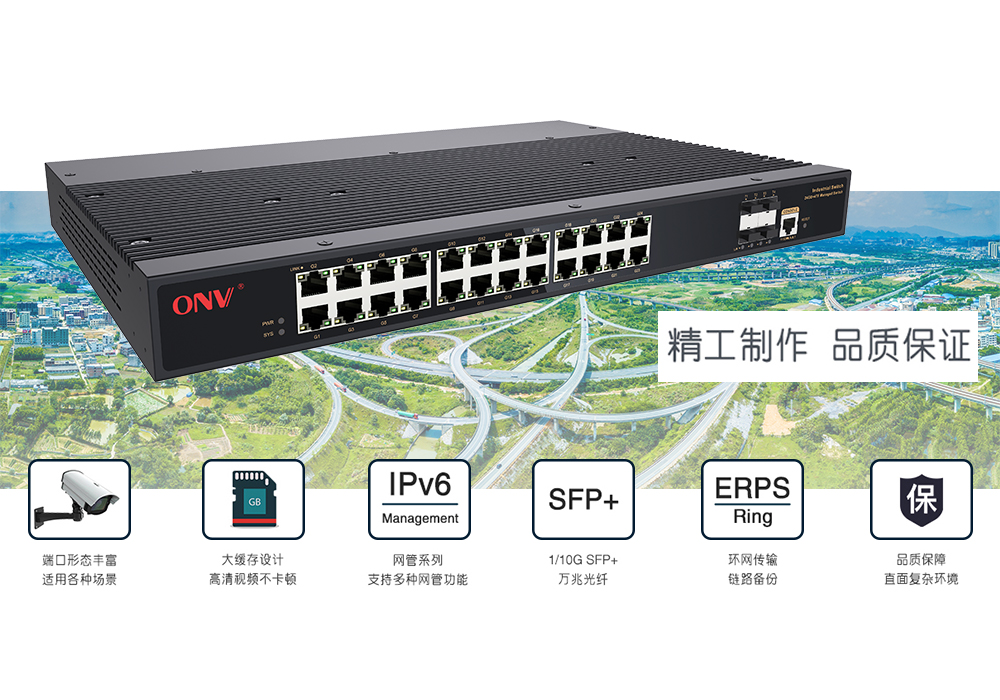

供配電系統搭建采用了萬兆光纖環網進行傳輸,以確保視頻數據的穩定傳輸;監控室采用了支持V-Ring協議的28口萬兆上聯網管工業以太網交換機ONV-IPS36028FM2410/100/1000Base-T自適應RJ45端+4個1/10G 萬兆SFP+光口插槽,搭配不同規格SFP模塊可以提供長距離(0-120km)的光纖傳輸。

工業級交換機通過光網視的ONV NMS平臺化集群式管理,該網管軟件具有局域網拓撲發現功能,實現實時運維、智能監控,同時供配電狀態可以實現可視化、智能管理,非常方便,減少大量的人力物力。


特色——NMS運維平臺



功能展示——NMS運維平臺



ONV-IPS36028FM、ONV-IPS33064FM作為工業級交換機,支持-40~+80°C 工作寬溫,通過EMI和EMS測試,也擁有相關的抗沖擊、抗震動等測試報告,MTBF時間高達539,608小時,更重要的是,ONV工業交換機提供了5年質保,可以為用戶提供長時間的可靠保障。


ONV方案架構:

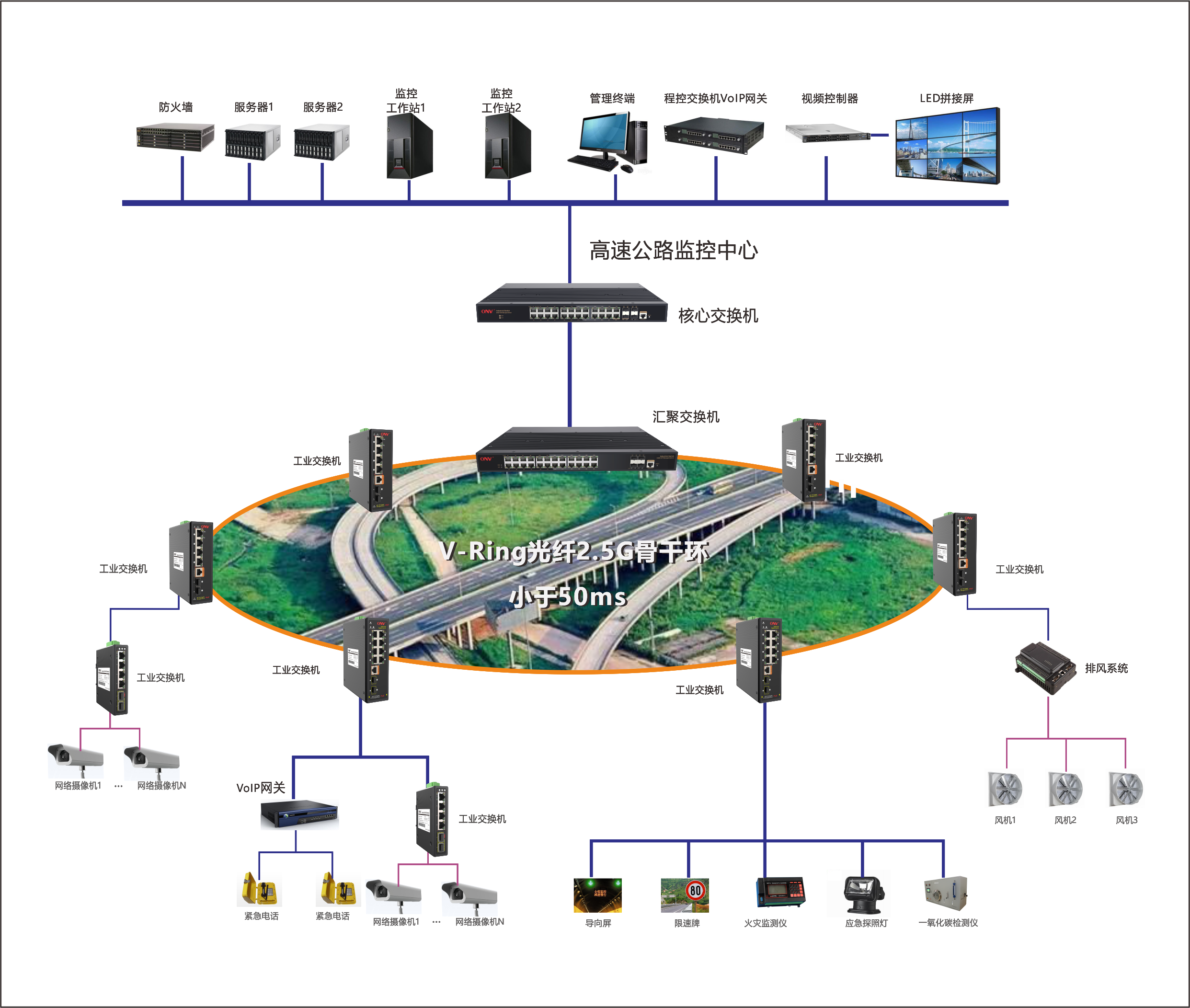

1、拓撲架構:采用V-Ring環環網冗余結構組網,增加網絡可靠性、系統穩定性;

2、帶寬配置:接入層采用全千兆管理型工業以太網光纖交換機,搭建高帶寬、高效益光傳輸鏈路;

3、鏈路介質:接入層鏈路全部以就近原則,采用CAT6類網線連接與傳輸,再經各節點交換機上聯端口連接到各單元匯聚交換機,減少多級串聯,方便建成后整個系統的管理與維護;

4、設備配置:接入層采用光網視千兆工業級以太網交換機(ONV-IPS36028FM、ONV-IPS33064FM)、匯聚層用36口萬兆網管弱三層以太網交換機(ONV-IPS36036FM)。

ONV方案特點:

ONV提供完整的工業以太網解決方案,包括接入層交換機、匯聚層交換機

 V-RING光纖環網拓撲,實現網絡冗余的同時,減少布線施工,提升系統可靠性;

 接入層交換機采用導軌式安裝設計,體積小巧

 匯聚層交換機為萬兆上聯匯聚交換機,機架式安裝

 交換機支持光纖,支持長距離光纖傳輸

 工業等級設計、IP40防護等級,橫跨120 ℃(-40 ~8℃)寬溫

 7×24小時不間斷滿載運行無卡頓
