光網視助力禹州梨園溝光伏發電項目監控系統建設
[Abstract]: 光伏發電具有顯著的能源、環保和經濟效益,是最優質的綠色能源之一,如今已成為世界各國普遍關注的技術和重點發展的產業。太陽能資源極其豐富、分布廣泛、應用方便。光伏發電作為新能源及清潔能源,豐富的太陽能資源不僅安全無污染,而且運行成本低,項目基地建設不受資源分布和地域限制,能源質量高,建設周期短等優勢,在國際市場和國內產業政策的拉動下,越來越多的光伏電站拔地而起。
智慧光伏電站 勢不可擋

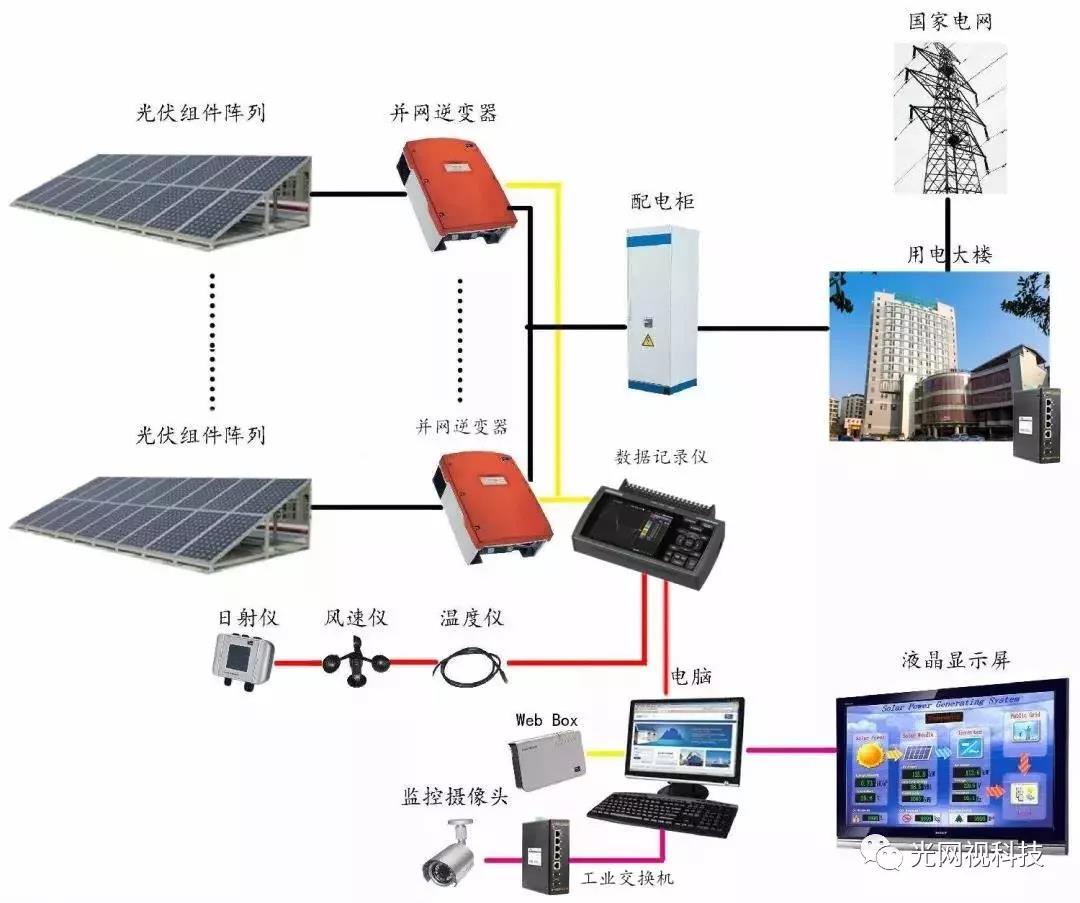

光伏監控系統


光伏發電具有顯著的能源、環保和經濟效益,是最優質的綠色能源之一,如今已成為世界各國普遍關注的技術和重點發展的產業。太陽能資源極其豐富、分布廣泛、應用方便。光伏發電作為新能源及清潔能源,豐富的太陽能資源不僅安全無污染,而且運行成本低,項目基地建設不受資源分布和地域限制,能源質量高,建設周期短等優勢,在國際市場和國內產業政策的拉動下,越來越多的光伏電站拔地而起。



一、項目介紹

禹州1000MWp光伏電站項目,由禹州市政府按其總體規劃為項目建設提供可利用的荒山荒坡3.1萬余畝,項目根據實際不同地塊的可建規模,分批、分次實施。

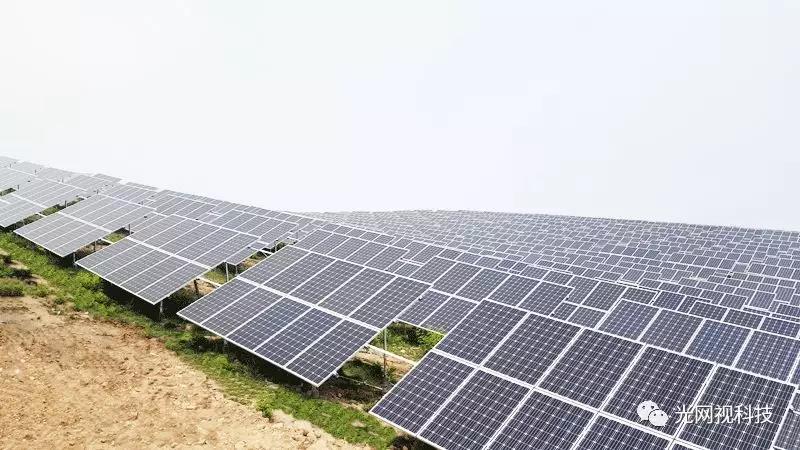

禹州梨園溝120兆瓦光伏電站項目位于河南省禹州市萇莊鄉梨園溝村,項目占地面積3200余畝,裝機容量80MWp,在建容量40MWp,總投資9.8億元,該光伏電站是河南省光伏電站中唯一一座220千伏送出的電站。

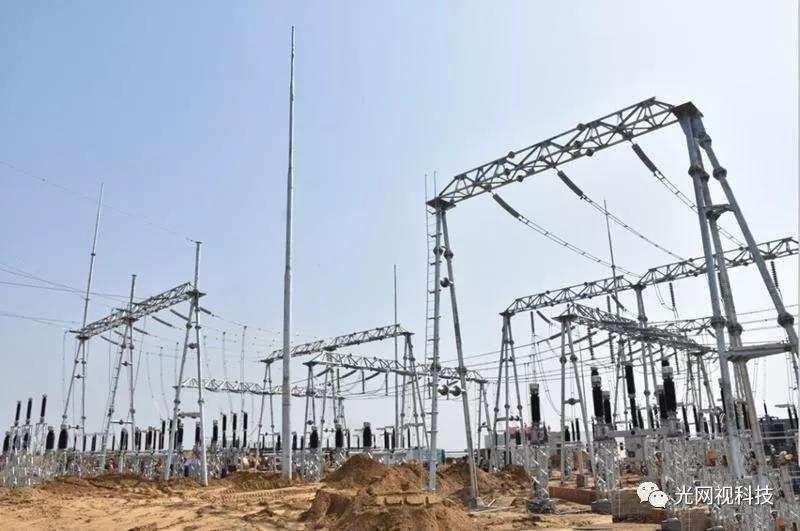

變電站


“河南許昌禹州梨園溝120兆瓦光伏發電項目”建設中,在安防傳輸領域主要以光網視4口千兆工業級以太網交換機(ONV-IPS33042F)、6口千兆工業級網管交換機(ONV-IPS33064FM)為核心安防傳輸設備。

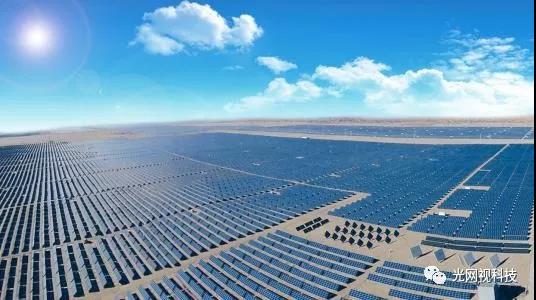

新能源

光伏電站視頻安防監控系統為了加強對光伏變電站及無人值守變電站在安全生產、防盜保安、火警監控等方面的綜合管理水平,需要建設集中式遠程圖像監控系統。
光伏電站場址一般都在相對偏遠的地方,面積大、自然環境和生活環境惡劣、運維人員少等因素,去趟現場往往要耗費比較大的時間成本、人力成本,給電站安全可靠運維帶來一定困難。針對光伏電站規模化發展階段的建設和運維中所存在的一系列問題,光網視提供的智能光伏電站監控系統解決方案可實現遠程可視、可管、可控的集中式管理平臺更是省下了人力物力,以實時的監控、統一的管理來大幅提升運維效率。


三、光網視解決方案

光網視安防專用工業級環網交換機,可以7×24小時對電站進行全面性的監控,滿足安防網絡化、智能化、高清化的發展的方向,具有高可靠、高質量、高帶寬、可管理、可擴展等特性,可以多介質、長短距離的傳輸。

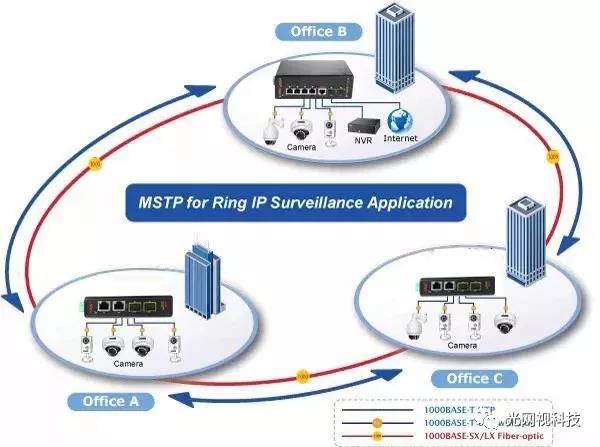

POE交換機方案圖 交換機環網圖




1、拓撲架構:采用星型拓撲結構組網,局部主干路段采用環網冗余結構組網,增加網絡可靠性,實施兩層架構,簡單拓撲增強系統穩定性;

2、帶寬配置:接入層采用全千兆管理型工業以太網光纖交換機,搭建高帶寬、高效益光傳輸鏈路;

3、鏈路介質:鏈路通信全部采用光纖與網線混編使用,接入層千兆光口上聯,帶寬保障,無干擾,易擴容;

4、設備配置:接入層采用光網視4口千兆工業級以太網交換機(ONV-IPS33042F)、6口千兆工業級網管交換機(ONV-IPS33064FM)。



四、方案特點

1、工業級芯片方案

交換機采用美國軍工級Microsemi芯片方案,能滿足網絡高清視頻傳輸大帶寬、高碼流需要;

2、完備的安全防護機制

支持MAC+IP+VLAN+端口四元綁定、ARP、DOS防護,802.1x認證,DHCP Snooping等特性;

3、多種組網方式

支持星型、樹型、環型多種組網方式。快速環網,環網自愈時間20ms;

4、交換機冗余技術

雙路電源安全冗余、環網雙鏈路安全冗余;

5、工業級應用環境

-40℃~80℃高低溫工作適應能力;

6、高隔離高防護

具備6KV防雷、8KV防靜電;

7、超長時間工作

滿足7×24小時不間斷滿載運行無卡頓;

8、豐富網絡管理

采用光網視L2+層網管交換機,支持端口管理、QoS、多播、STP、RSTP、MSTP和靜態路由、CLI、SNMP網管方式等L2+二層網絡及PoE控制Web管理功能,滿足高安全、高智能的管理需求。



五、方案涉及產品

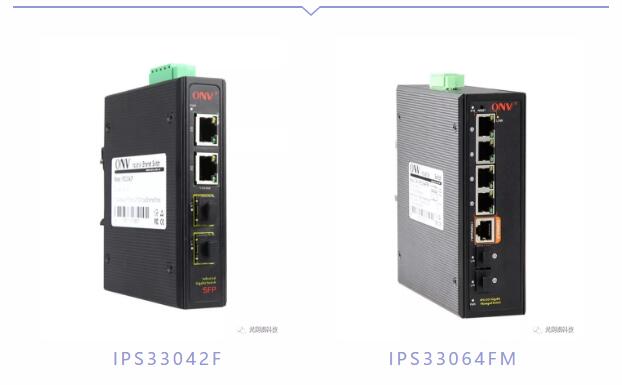

工業交換機


1、

① 2個10/100/1000M 銅纜RJ45端口+2個100/1000M SFP光口插槽;

② 4個10/100/1000M銅纜RJ45端口+2個100/1000M SFP光口插槽;

2、

①交換容量:8Gbps;MAC地址:8K ;包轉發緩存:1M;

②交換容量:128Gbps ;MAC地址:8K ;包轉發緩存:4M;

3、支持IEEE 802.1Q VLAN,用戶可以按需求靈活劃分VLAN,支持QinQ配置。

4、支持QoS,支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

5、支持ACL,通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾,提供靈活的安全訪問控制策略。

6、支持IGMP V1/V2組播協議,支持IGMP Snooping,滿足多終端高清視頻監控和視頻會議接入需求。

7、支持STP/RSTP/MSTP生產樹協議,消除二層環路、實現鏈路備份。

8、支持G.8032 ERPS工業快速環網協議,可實現單環、相交環、相切環多種環冗余環網組網及配置。

9、支持靜態匯聚和動態匯聚,有效增加鏈路帶寬,實現負載均衡、鏈路備份,提高鏈路可靠性。支持802.1X認證,為局域網計算機提供認證功能,并根據認證結果對受控端口的授權狀態進行控制。

10、支持端口隔離;支持端口廣播風暴抑制

11、支持端口+MAC綁定,IP+MAC+端口綁定功能

12、主機低功耗、無風扇靜音設計,鋁合金材質金屬外殼,散熱優良,保證產品穩定運行。

13、設備完全符合CCC、CE、FCC、RoHS安規要求,使用安全可靠。

14、用戶可通過電源指示燈(PWR)、端口狀態指示燈(Link/Act)、PoE工作指示燈輕松了解設備工作狀態。

15、雙DC冗余電源接口(鳳凰端子),支持35mm導軌式安裝。


六、光網視科技有限公司制造優勢

安防傳輸產品專業制作優勢

全系列產品具備3C,F(xiàn)CC,CE,ROHS等齊全的國內外安規認證體系證書,具有工信部入網許可認證許可證書;

 自有10000平米生產制造中心通過ISO9001:2016國際質量體系認證,一站式完成產品的“貼片加工——測試組裝——100%檢驗老化——出貨與售后”嚴格把控產品各環節生產流程,保證產品品質;

全方位、多渠道的產品應用接入場合,覆蓋安防監控,智慧城市,智能交通,軌道交換,電力行業,綠色能源建設,礦產冶金,石油天然氣以及隧道連廊等多種領域及應用場景;

行業16年深耕,多年來一直被評為安防行業十大品牌,業內第一大傳輸產品生產廠商,及時到位的售前技術支持與售后服務可靠、無憂。
