產品概述
ONV-IPS36248FM-8G系列是ONV自主研發的萬兆上聯二層網管工業以太網光纖交換機，支持20個10/100/1000Base-T RJ45端口+4個1/10G萬兆SFP+光口插槽，所有端口支持線速轉發。
ONV-IPS36248FM-8G具備L2+網管功能，支持IPV4/IPV6管理，支持靜態路由轉發，支持完備的安全防護機制、完善的ACL/QoS策略和豐富的VLAN功能，易于管理維護。支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升鏈路備份和網路可靠性，當單向網絡故障時，可以迅速恢復通信，保證重要應用的不間斷通訊。根據實際應用需要，通過Web、CLI、SNMP、Telnet等網管方式，進行端口管理，路由地址管理，端口流量控制，VLAN劃分，IGMP、安全策略等多種應用業務配置。ONV-IPS36248FM-8G工業級系列產品，完全遵循工業產品設計與用料，外殼采用鋁合金增強散熱效能，具備極佳的工業現場環境適應性（包含機械穩定性、氣候環境適應性、電磁環境適應性等）、防護等級達到IP40、支持雙冗余供電、低功耗無風扇散熱技術、MTBF 平均無故障工作時間可達35 年、超長5 年質保。適合智能交通、軌道交通、電力行業、礦業開采、石油、海運、冶金及綠色能源建設等工業場景組建經濟高效、穩定、可靠的通信網絡。
產品特點
全千兆端口，萬兆上行
◇全系列支持“以太網口+光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇所有端口支持無阻塞線速轉發，傳輸更流暢。
◇支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
強大業務處理能力
◇支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
◇支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
◇支持STP/RSTP/MSTP生產樹協議，支持ERPS工業環網保護協議，消除二層環路、實現鏈路備份。
◇支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
◇支持802.1X、SSH認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇支持端口隔離，端口鏡像
◇支持端口廣播風暴抑制
◇支持IP+MAC+端口+VLAN四元靈活組合綁定功能
設備穩定可靠
◇ 主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，保證產品穩定運行。
◇ 設備完全3C、CE、FCC、RoHS安規要求，使用安全可靠。
◇ 用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link）輕松了解設備工作狀態。
輕松的運維管理
◇ 支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多樣化的管理和維護方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇ 支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇ 支持CPU監控、內存監控、Ping檢測、線纜長度檢測。

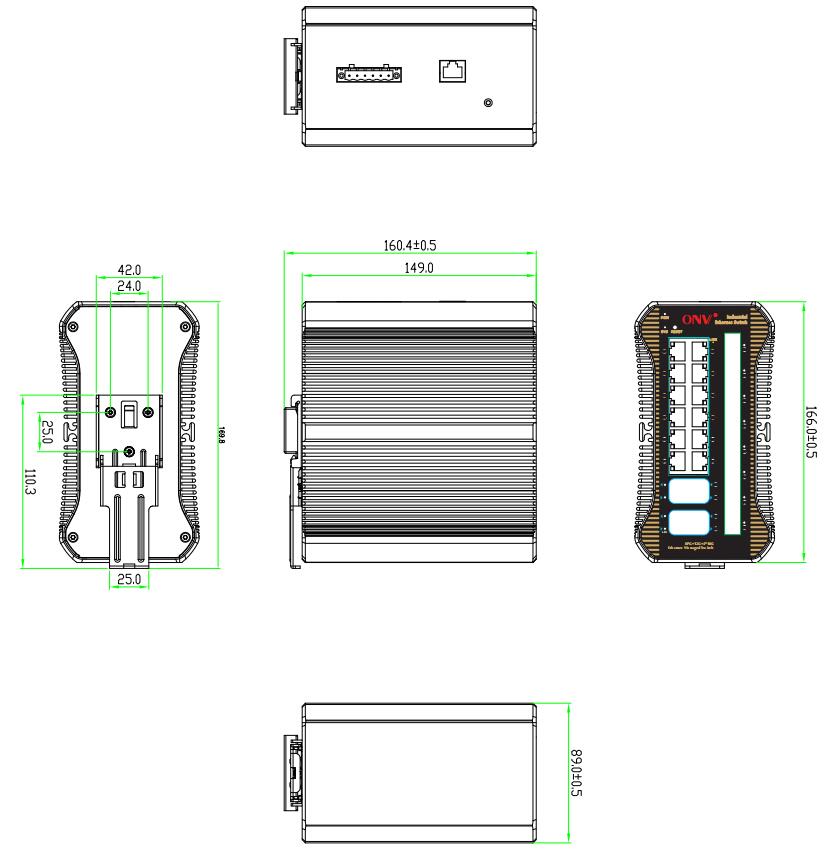

產品尺寸規格
包裝清單
|
包裝清單 |
物品名稱 |
數量 |
單位 |
|
24口萬兆上聯網管工業以太網交換機 |
1 |
臺 |
|
|
RJ45-DB9 網管配置適配線 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡與合格證 |
1 |
份 |
|
設備信息 |
建議電源功率 |
|
|
ONV-IPS36248FM-8G |
L2+/L3網管型12個10/100/1000M RJ45端口+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機,支持雙DC冗余電源輸入,1路掉電告警開關量輸出，支持導軌式安裝。 |
60W |
|
ONV-IPS38248FM-8G |
60W |
|
|
說明：本產品默認不配套SFP光模塊和電源，如需選購，請參考配件產品信息。 |
||
|
名稱 |
型號 |
描述 |
單位 |
|
1.25G光模塊 |
ONV-2630 |
SFP光模塊，1.25G，多模雙纖850nm，傳輸距離：550m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-2632 |
SFP光模塊，1.25G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-G |
工業級SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-G |
工業級SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模塊，1.25G，單模單纖TX1310nm/RX1550nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模塊，1.25G，單模單纖TX1550nm/RX1310nm，傳輸距離：20km，SC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
電模塊 |
ONV-2633 |
1.25G SFP光模塊轉10/100/1000M RJ45網口，（光轉電） |
只 |
|
10G光模塊 |
ONV-6630 |
SFP+光模塊，10G，多模雙纖850nm，傳輸距離：300m，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
ONV-7832 |
SFP+光模塊，10G，單模雙纖1310nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-7832-33 |
SFP+光模塊，10G，單模單纖TX1330nm/RX1270nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
|
ONV-7832-27 |
SFP+光模塊，10G，單模單纖TX1270nm/RX1330nm，傳輸距離：20km，LC接口，支持DDM功能，支持熱拔插。 |
只 |
|
名稱 |
型號 |
描述 |
單位 |
|
工業60W導軌電源 |
GWS-DP60-24 |
導軌型 60W單組輸出工業電源； 額定輸入電壓：AC 100V~240V 50-60H，1.0A 額定輸出電壓：DC 24V 2.5A 工作溫度：-40℃—+70℃ |
只 |
|
設備名稱 |
設備信息 |
|
ONV-IPS36168FM |
L2+網管型12個10/100/1000M RJ45端口+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路掉電告警開關量接口，導軌式安裝。 |
|
ONV-IPS38168FM |
L3網管型12個10/100/1000M RJ45端口+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路掉電告警開關量接口，導軌式安裝。 |
|
ONV-IPS33248FM |
L2+網管型12個10/100/1000M RJ45端口+ 12個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路告警開關量輸出，支持導軌式安裝。 |
|
ONV-IPS33248FM-4GF |
L2+網管型20個10/100/1000M RJ45端口+ 4個100/1000M SFP光口插槽，工業以太網光纖交換機，支持雙DC冗余電源輸入，1路告警開關量輸出，支持導軌式安裝。 |
|
ONV-IPS36248FM |
L2+網管型12個10/100/1000M RJ45端口+ 8個100/1000M SFP光口插槽+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機,支持雙DC冗余電源輸入,1路告警開關量輸出，支持導軌式安裝。 |
|
ONV-IPS38248FM |
L3網管型12個10/100/1000M RJ45端口+ 8個100/1000M SFP光口插槽+ 4個1/10G 萬兆SFP+光口插槽，工業以太網光纖交換機,支持雙DC冗余電源輸入,1路告警開關量輸出，支持導軌式安裝。 |
在線客服
|
型號 |
ONV- IPS36248FM-8G |
ONV- IPS38248FM-8G |
|
端口特征 |
||
|
固定端口 |
20個10/100/1000Base-T 上聯RJ45端口(Data) 4個1/10G 萬兆SFP+上聯光口插槽(Data) 1個Console RS232控制口（115200，N，8，1） 2組V+，V- 冗余DC電源接口（6P鳳凰端子） 1組掉電告警開關量接口（FAULT） |
|
|
網口特性 |
1-20口10/100/1000Base-T自動偵測， 全/半雙工MDI/MDI-X自適應 |
|
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP/萬兆SFP+光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
|
|
光口擴展 |
支持Turbo超頻2.5G光模塊擴展及組環網 |
|
|
光纜 |
多模 ——工作波長：850nm ，傳輸距離：0～500M； 850nm ，傳輸距離：0～300M（10G)； 單模 ——工作波長：1310nm，傳輸距離：0～40KM； 工作波長： 1550nm，傳輸距離：0～120KM 。 |
|
|
交換芯片參數 |
||
|
網管類型 |
L2+ |
L3 |
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-LR/SR； IEEE802.3x |
|
|
轉發模式 |
存儲轉發（全線速） |
|
|
背板帶寬 |
598Gbps （無阻塞） |
|
|
包轉發率@64byte |
89.28Mpps |
|
|
MAC地址表 |
32K |
|
|
包轉發緩存 |
32M |
|
|
巨型幀 |
9.6K |
|
|
LED指示燈 |
電源指示燈：PWR（綠色）；系統運行指示燈：SYS（綠色）； 網絡指示燈： Link（黃色）；光口指示燈：L/A（綠色）； |
|
|
一鍵還原開關 |
有（按住開關10秒后松開，即可恢復出廠設置） |
|
|
電源特征 |
||
|
總功率/輸入電壓 |
36W/48VDC |
|
|
整機功耗 |
待機功耗：＜30W；滿載功耗：＜36W |
|
|
輸入電壓與接口 |
12-48VDC寬電壓；6Pin工業鳳凰端子，支持防反接保護 |
|
|
配套電源 |
無，可選購工業電源24V/60W，見配件信息表選購使用 |
|
|
物理規格參數 |
||
|
工作溫度/濕度 |
-40～+80°C；5%～90% RH無凝結 |
|
|
存儲溫度/濕度 |
-40～+85°C；5%～95% RH無凝結 |
|
|
外觀尺寸（L*W*H） |
166*149*89mm |
|
|
凈重/毛重 |
＜2.2kg / ＜2.8kg |
|
|
安裝方式 |
桌面式、35mm DIN導軌式安裝 |
|
|
產品認證與質保 |
||
|
防雷/防護等級 |
端口防雷：6KV 8/20us； 防護等級：IP40 IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz） IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s IEC61000-4-9（脈沖磁場）：1000A/m IEC61000-4-10（阻尼振蕩）：30A/m 1MHz IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模傳導）：30V持續；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工業標準） |
|
|
機械特性 |
IEC60068-2-6（抗振動） IEC60068-2-27（抗沖擊） IEC60068-2-32（自由下落） |
|
|
安規認證 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
質保期 |
交換機5年，終身維護 |
|
|
網管業務特性 |
||
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為64Kbps 支持端口溫度保護設置 支持端口EEE 綠色以太網節能配置 |
|
|
三層功能 |
支持L2+網管功能，支持IPV4/IPV6雙棧管理 支持三層路由轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
支持L3網管功能，支持IPV4/IPV6雙棧管理 支持三層路由全線速轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三種類型端口配置 支持QinQ 配置 |
|
|
端口匯聚 |
支持LACP 支持靜態聚合 支持最大12個聚合組，每個聚合組最大支持8個端口 |
|
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
工業級環網協議 |
支持G.8032(ERPS)，最多支持250個環，每環最多支持250個設備 環網自愈時間小于20ms |
|
|
組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 支持用戶快速離開機制 支持MLD Snooping v1/v2 支持組播VLAN |
|
|
鏡像 |
支持基本端口的雙向流量鏡像 |
|
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
|
|
安全特性 |
支持用戶分級管理和口令保護 支持IEEE802.1X認證/集中MAC地址認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的四元綁定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
|
管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜長度狀態檢測 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP） |
|
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; 5類及以上以太網電纜; | |
